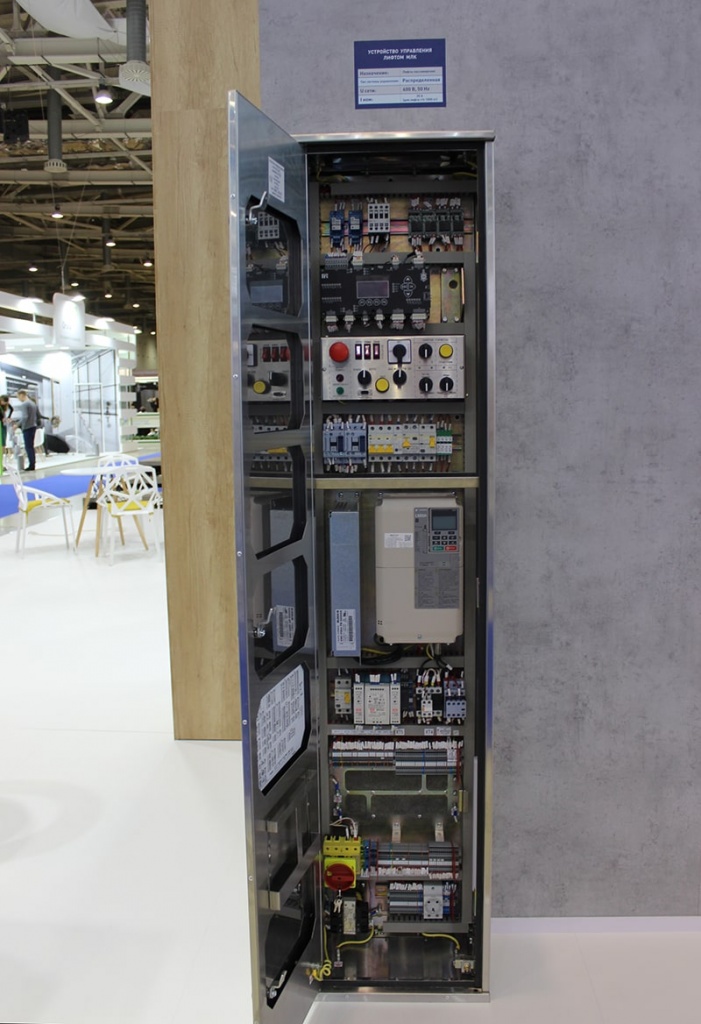

Система управления лифтом МЛК-ЛМБ

МЛК-ЛМ предназначена для логико-программного управления узлами и механизмами лифта, выполнения алгоритма работы, обеспечения индикации, связи и диагностики состояния лифта.

Область применения МЛК-ЛМ – лифты с регулируемым главным приводом для административных, жилых, грузовых и больничных зданий с машинным помещением (без машинного помещения), с одиночным и групповым управлением.

Технические характеристики

МЛК-ЛМ обеспечивает управление приводом переменного тока, при питании электродвигателя от управляемого преобразователя (регулятора скорости), пассажирского лифта с нижеприведенными характеристиками:

-номинальная скорость, не более, м/с             2.5;

-скорость режима «Ревизия», м/с                     0.4;

-число остановок, не более                                 64;

-вид управления: смешанное, собирательное при движении вниз, с приоритетным вызовом, с ключевым доступом.

-двери шахты и кабины – автоматические горизонтально – раздвижные, полуавтоматические (автоматические двери кабины и ручные двери шахты), ручные.

-привод дверей кабины – регулируемый (для автоматических и полуавтоматических дверей);

-напряжение силовой цепи, переменное 50/60 Гц, 380/440 В±10 % или 220/230В±10 %.

Степень защиты по ГОСТ 14254 –96:

- шкафа устройства управления лифтом – IP20;

- шкафа устройства обеспечения аварийного питания – IP20;

- степень защиты корпусов блоков, размещаемых в шахте – IP30.


Климатическое исполнение шкафов устройств управления лифтом и блоков, входящих в состав МЛК-ЛМ по ГОСТ 15150 – 69 – УХЛ 4 в диапазоне температур, °С:

-в шахте от 1 до 40;

-в машинном помещении от 5 до 40.


Обеспечен контроль:

-состояния дискретных входов/выходов;

-логических флагов функционирования программы и их индикация;

-датчика загрузки кабины на 15%, на 50 %, на 90%, на 110%;

-параметрической загрузки кабины в килограммах и процентах от номинальной.

Предусмотрено аварийное освещение кабины, в течение не менее 1 часа.

Конкурентоспособность

Лифт с системой управления МЛК-ЛМ отвечает требованиям
ГОСТ Р 53780 – 2010, EN 81-20-2014 , ГОСТ 33984-2017 в частности обеспечивает:

- защиту от неконтролируемого движения лифта;

- выравнивание (leveling), повторное выравнивание (re-leveling).

- обеспечение аварийной эвакуации пассажиров в случае исчезновения напряжения питания лифта.

Современные конструкторские решения и функциональность

МЛК-ЛМ является распределенной системой управления

Устройство управления лифтом осуществляют обмен информацией с панелью приказов, контроллерами этажными, постом приямка и контроллером выбора режима с помощью последовательного интерфейса CAN.

МЛК-ЛМ оснащена также последовательными интерфейсами RS-485, PROFIBUS, SSI (RS-422), а также ethernet – интерфейсом.

Существенно упрощена возможность обновления программного обеспечения : имеется возможность получить по Интернету (защищенное соединение) файл и обновить программное обеспечение с помощью “флэшки”, что значительно удешевит расходы гарантийных служб при замене программного обеспечения.

Диагностические сообщения выводятся на дисплей контроллера центрального в устройстве управления лифтом не в привычном виде номера ошибки, а с текстовым описанием неисправности и рекомендацией по ее устранению. На SD-карте ведется журнал всех событий.

Эксплуатационная надежность и безопасность

Ethernet-интерфейс позволяет производить диагностику лифта специалисту с ноутбуком, а в случае необходимости, пересылать диагностическую информацию по электронной почте в сервисный центр для получения консультаций. При этом не требуется устанавливать на ноутбук специальное программное обеспечение.

Наличие последовательных интерфейсов значительно снижает количество проводных связей, снижает трудоемкость монтажа, обеспечивает новый уровень диагностики оборудования (выход из строя периферийного оборудования никогда не останется не замеченным системой управления, т.к. в случае неисправности прекратится обмен информацией), обеспечивает современный уровень техники.

Все выходы и входы плат защищены от перенапряжения, короткого замыкания, а также подачи входного сигнала неверной полярности. Имеется функция контроля нагрузки, подключенной к дискретному выходу.

Экологическая безопасность

Печатные платы системы управления выполнены по технологии поверхностного монтажа (SMT), что обусловливает снижение материалоемкости, отсутствие свинца в технологическом процессе.

Энергосбережение

МЛК-ЛМ оснащен источниками питания с высоким КПД, предусмотрен “спящий режим” с регулируемым энергопотреблением
