Закрытого типа

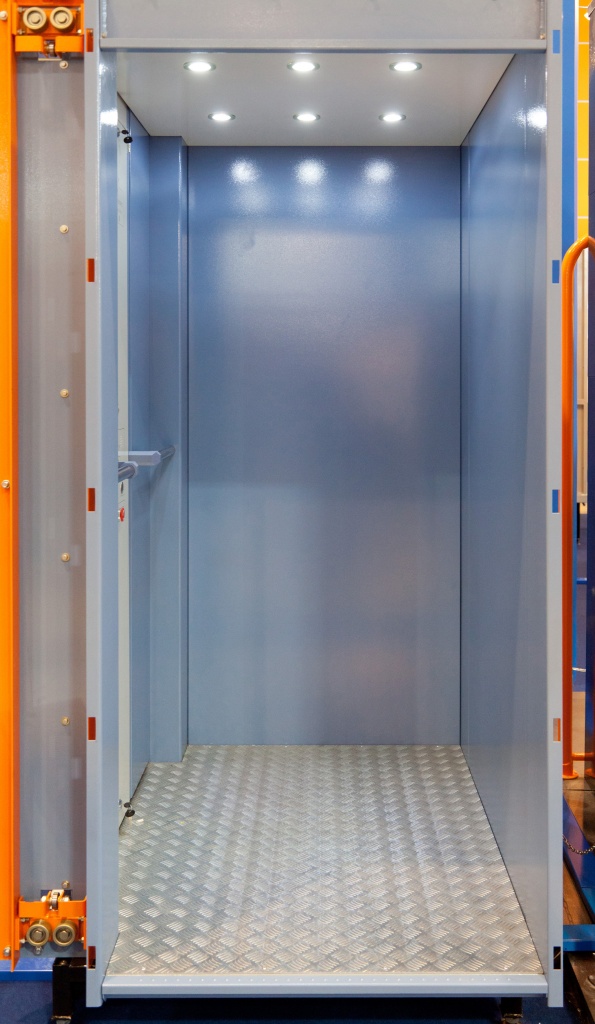

Платформа подъемная с вертикальным перемещением для инвалидов (закрытого типа) ППБ225ВИ.

Технические характеристики:


Вместимость, чел


1 в инвалидной коляске
3 в положении стоя

Скорость, м/с


0,15

Высота подъема, м (max)


4

Число остановок


2

Платформа

Ширина, мм

1000


Глубина, мм

1290



Высота, мм

2100



Тип

непроходная, проходная

Шахта

Ширина, мм

1400



Глубина, мм

1400



Высота верхнего этажа,мм

2900

Двери шахты

Ширина, мм

900



Высота, мм

2000



Тип

горизонтально распашные

Двери платформы

Ширина, мм

900

Высота, мм

2000



Тип



проем без створок

Строительная часть платформы подъемной с вертикальным перемещением для инвалидов (закрытого типа), должна быть выполнена в соответствии с заданием на проектирование строительной части АТБ-0.2-0225.

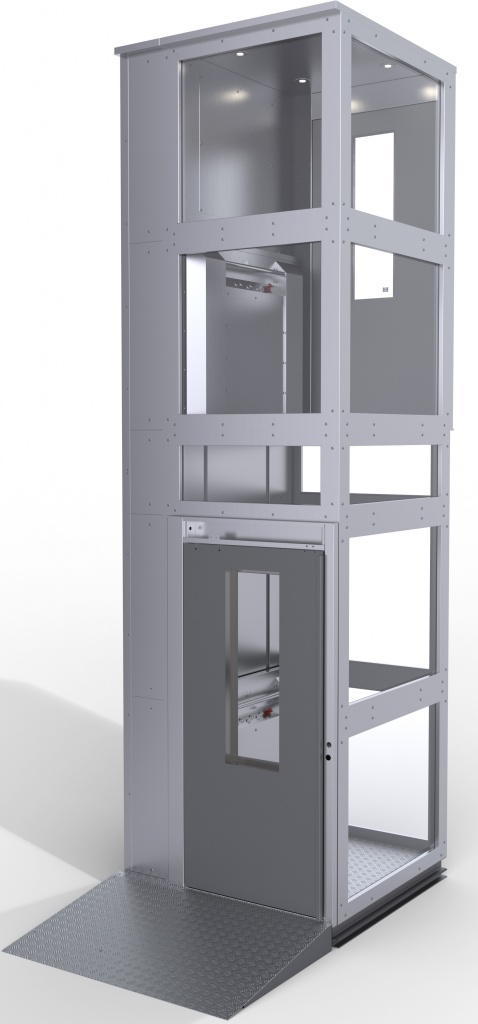

Платформа подъемная для инвалидов вертикального перемещения в самонесущей остекленной шахте ППБ225ВП

     Нашими специалистами разработаны следующие виды подъемных платформ для маломобильных групп населения:

     - «Платформа подъемная для инвалидов вертикального перемещения в самонесущей остекленной шахте ППБ225ВП. Q=225кг; V=0.15м/с» - для размещения внутри зданий и сооружений;

     -  «Платформа подъемная для инвалидов вертикального перемещения в самонесущей остекленной шахте ППБ225ВП-01. Q=225кг; V=0.15м/с» - для размещения снаружи зданий и сооружений.

Технические характеристики платформы: sb25.jpg

Наименование параметров

Величина, характеристика

Индекс платформы подъемной

ППБ225ВП

Тип платформы подъемной

пассажирская

Грузоподъемность, кг

225

Скорость движения ГНУ, м/с

не более 0,15

Высота подъема, м

не более 15

Число остановок, шт

не более 5

Платформа размеры, мм (ширина х глубина х высота)

1500х1440х2400+Н

(Н-высота подъема, мм)

ГНУ, мм ((ширина х глубина)

925х1250

Род тока, напряжение, частота и мощность питающей сети

Переменный, 220(230)В, 50Гц.

Мощность:

- пиковая до 3,5кВт

- при подъеме номинального груза до 1,5 кВт

- в режиме ожидания до 0,5 кВт (при температуре окружающей среды от -20ºС до +5ºС)

- в режиме ожидания до 0,2 кВт (при температуре окружающей среды от +5ºС до +40ºС)

Условия эксплуатации

Температура окружающего воздуха от -20ºС до +40ºС. Относительная влажность не более 80% при температуре +25ºС.


Альбомы строительных заданий АТБ-0.2-0225ВП и АТБ-0.2-0225ВП-01.
