Электрические подъемники

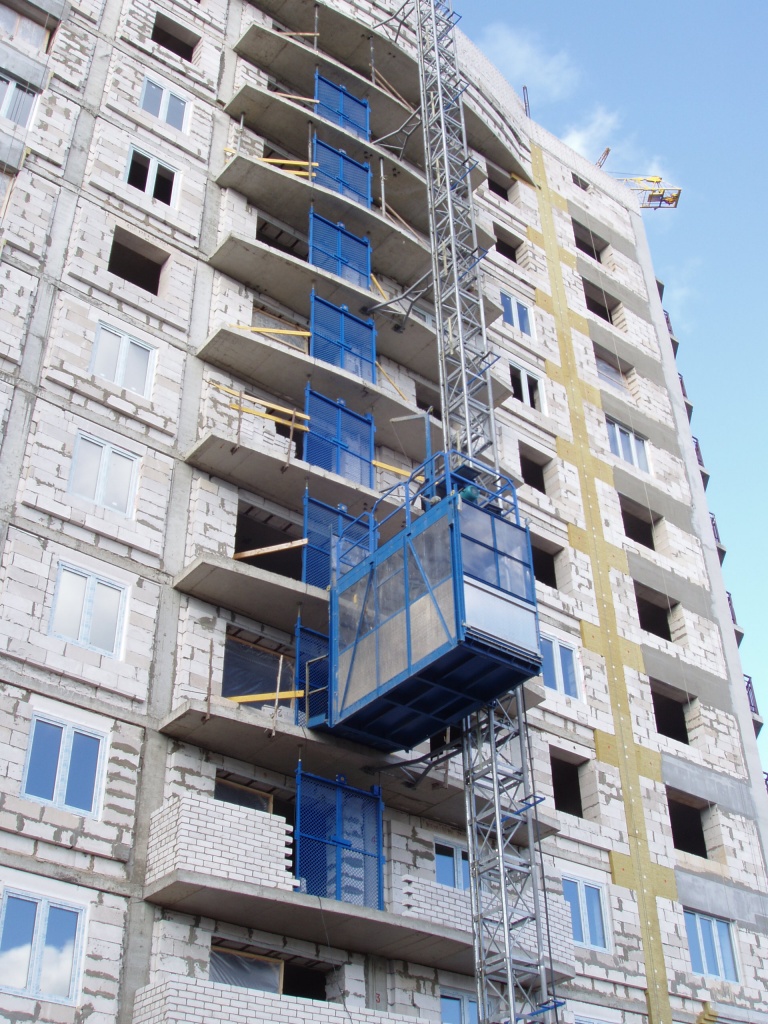

Строительный подъёмник

Кабина сварена из качественных стальных профилей, нижняя часть стен зашита алюминиевым листом, верхняя часть - ударопрочным поликарбонатом. Входные и выходные двери кабины вертикально раздвижные с электромеханическим контролем их закрытия, двери можно открыть только на остановке.

Приводное устройство размещается на каретке над крышей кабины и состоит из двух (для подъёмника г/п 1500 кг) или трех (для подъёмника г/п 2000 кг) редукторов, оснащенных электродвигателями с нормальнозамкнутым электромагнитным тормозом. Шестерни приводного устройства взаимодействуют с зубчатой рейкой, закрепленной на секциях мачты. В случае необходимости тормоза можно отпустить вручную. P1010039.JPG

Ловитель относится к основным устройствам безопасности. На подъемниках установлен ловитель плавного торможения (фрикционный), приводимый в действие встроенным ограничителем скорости центробежного типа. Ограничитель скорости приводит ловитель в действие при превышении номинальной скорости движения кабины вниз в пределах 15-40%. Внутри ловителя установлен выключатель, разъединяющий электрическую цепь безопасности подъемника при срабатывании ловителя.

Секция мачты представляет собой четырехугольную конструкцию призматического типа высотой 1508 мм, сваренную из труб круглого сечения. Присоединительный размер по центрам труб 650 х 650 мм. На каждой секции закреплена зубчатая рейка. Секция имеет коррозионно стойкое покрытие горячим цинком.

Выключатели безопасности и концевые выключатели.

Используемые в подъемнике электрические компоненты и концевые выключатели и выключатели безопасности обеспечивают безопасную и безаварийную эксплуатацию. Все выключатели имеют защиту от механических воздействий и воздействия влаги не ниже IP54.

Управление подъемником в рабочем режиме осуществляется из кабины и передвигаться и останавливаться подъемник может только по команде обслуживающего персонала. Остановка кабины подъемника на нужной площадке осуществляется путем нажатия кнопки "Останов на следующей площадке" после прохождения кабиной предыдущей площадки. Управление подъемником при выполнении монтажных работ и испытании ловителя выполняется с помощью выносных пультов управления.

Наименование параметра

Значение для моделей подъемника

ПМГП-1500

ПМГП-2000

ПМГП-1500А

ПМГП-2000А

ПМГП-1500Ч

ПМГП-2000Ч

Номинальная грузоподъемность, кг

1500

2000

1500

2000

1500

2000

Число поднимаемых людей, включая оператора

18

24

18

24

18

24

Номинальная скорость движения кабины, м/с (м/мин)

0,63 (38)

0,5 (30)

0,8 (48)

0,63 (38)

Максимальная высота подъема, м

100

Высота установки первой настенной опоры х шаг установки опор, м

9 х 9

Высота свободного конца мачты,

м, не более

9

Напряжение питания, В

3х380

Количество приводов, шт

2

3

2

2

3

Тип управления

релейный

при помощи частотного регулятора

Мощность электродвигателя привода, кВт

11

9,2

9,2

11

11

Номинальная потребляемая мощность, кВт

40

50

35

40

50

Режим работы

Повторно-кратковременный с ПВ=25 %

Размеры кабины внутренние, мм:

- длина

- ширина

- высота


3200 ± 20

1500 ± 20

2300 ± 20

Высота дверного проема, мм

2000 ± 20

Ширина дверного проема, мм

1500 ± 20

Присоединительные размеры секции мачты, ширина х длина х высота, мм

650 х 650 х 1508

Подъёмники грузовые тротуарные

ОАО «Могилевлифтмаш» выпускает подъемники грузовые тротуарные модели ПГ-237М грузоподъемностью 500 кг. Подъемники соответствуют Техническому регламенту Таможенного союза «О безопасности машин и оборудования» ТР ТС 010/2011.

Подъемники предназначены для транспортировки грузов с одного уровня на другой в складских, торговых и других зданиях. Они находят применение при необходимости выхода платформы из шахты через люк, расположенный в ее верхней части, и могут быть изготовлены в двух исполнениях:

- исполнение 1: подъёмник грузовой тротуарный с выходом платформы на уровень верхней остановки;

- исполнение 2: подъёмник грузовой тротуарный с выходом платформы выше уровня верхней остановки.

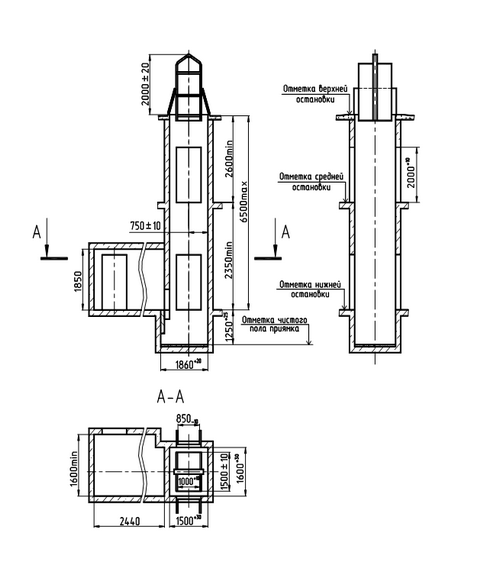

Исполнение 1
Подъёмник грузовой тротуарный с выходом платформы
на уровень верхней остановки


Исполнение 2
Подъёмник грузовой тротуарный с выходом платформы
выше уровня верхней остановки


Технические характеристики:

Индекс ПГ-237М
Грузоподъемность, кг 500
Скорость, м/с 0,22
Высота подъема,м 6,5
Число остановок (max) 3
Внутренние размеры платформы, мм Ширина 1000
Глубина 1500
Высота 1600*
Размеры шахты, мм Ширина 1500
Глубина 1600
Двери шахты, мм Ширина 850
Высота 2000
Размеры машинного помещения, мм Ширина 1600
Глубина 2440
Высота 1850
Лист альбома строительных заданий АТ-6.08-001П
